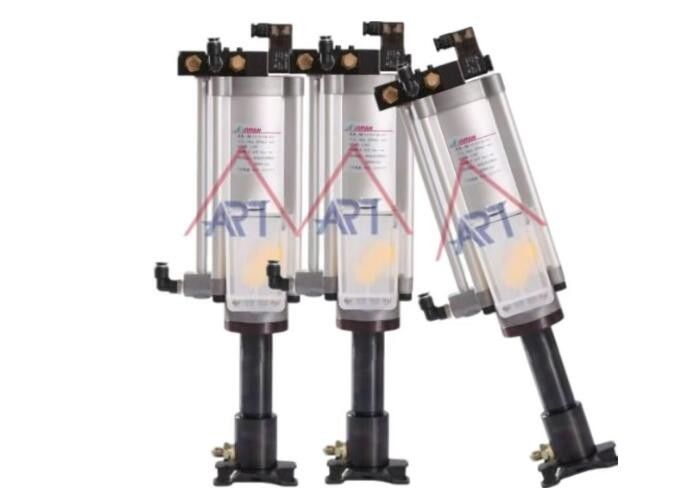

Siłownik pneumatyczny do rozprężania oleju powietrznego Średnica cylindra 12:ø125 Współczynnik zwiększania ciśnienia 11:1/30:1

Siłownik pneumatyczny do rozprężania oleju powietrznego Średnica cylindra 12:ø125 Współczynnik zwiększania ciśnienia 11:1/30:1

Cylinder pneumatyczny o dużej wytrzymałości na olej powietrzny

cylinder pneumatyczny o dużej wytrzymałości 70 cm3

cylinder hydrauliczny o pojemności 110 cm3

Miejsce pochodzenia:

Jiangsu, Chiny

Orzecznictwo:

CE

Numer modelu:

BMV – FA

Skontaktuj się z nami

Poprosić o wycenę
Szczegóły Produktu
Nazwa:
Wzmacniacz odblokowujący olej powietrzny
Średnica cylindra pneumatycznego:
12:Ř125
Współczynnik zwiększania ciśnienia:
11:1/30:1/12,7:1/39:1
Błąd ciśnienia:
W ciągu 0,1 MPa
Zastosowanie:
Do wymiany noża centralnego maszyny CNC
Olej:
46 # olej hydrauliczny odporny na zużycie
Warunki płatności i wysyłki
Minimalne zamówienie
1 zestaw
Szczegóły pakowania
karton i drewniana paleta
Czas dostawy
7 dni - 30 dni
Zasady płatności
T/T
Opis produktu

Charakterystyka produktu:

KompatybilnośćProdukt nadaje się do stosowania w przekładniach typu dzwonka i typu, a także w innych zastosowaniach.

Cięcie dużych prędkości: Produkt jest zaprojektowany tak, aby spełniać potrzeby cięcia dużych prędkości, co oznacza, że może działać z dużą prędkością przy zachowaniu dokładności i precyzji.

Bezpośrednie mocowanie: Produkt można bezpośrednio zamontować na głównym wałku do cięcia, co ułatwia montaż i użytkowanie.

Szybka zmiana noża: Produkt ma możliwość superszybkiej wymiany noża, umożliwiając wymianę noża z nożem w ciągu jednej sekundy.

Poprawione wykrywanie: Maszyna może być wykryta na podstawie położenia górnego i dolnego rozluźnienia narzędzia zaciskowego, co poprawia dokładność i prędkość zmiany narzędzia mechanicznego.Ta funkcja pomaga zapewnić prawidłowe ustawienie i zabezpieczenie narzędzia, co jest niezbędne do utrzymania dokładności i precyzji podczas cięcia.

Ogólnie rzecz biorąc, produkt wydaje się być przeznaczony do zastosowań szybkiego cięcia i obejmuje takie funkcje, jak szybka zmiana noża i lepsze wykrywanie w celu zwiększenia wydajności i dokładności.Fakt, że można go zamontować bezpośrednio na głównym wału do cięcia również czyni go wygodnym i przyjaznym dla użytkownika narzędziem.

Funkcja robocza:

1Cylinder jest specjalnie zaprojektowany do zastosowania w pionowych i wbudowanych wrzutowcach, zapewniając energię hydrauliczną i może być używany przy ciśnieniu hydraulicznym.

Siłownik pneumatyczny do rozprężania oleju powietrznego Średnica cylindra 12:ø125 Współczynnik zwiększania ciśnienia 11:1/30:1 0

2Modułowa konstrukcja obejmuje zawory sterujące z podłączeniami ściennymi, a także ukryte przewody pneumatyczne i hydrauliczne,które nie tylko poprawiają przepływ gazu, ale także sprawiają, że wygląd jest bardziej zwięzły i atrakcyjny, jednocześnie oszczędzając czas montażu i obniżając koszty łącznych rur powietrznych.

Siłownik pneumatyczny do rozprężania oleju powietrznego Średnica cylindra 12:ø125 Współczynnik zwiększania ciśnienia 11:1/30:1 1

Co powoduje wyciek hydraulicznego cylindra?


Wycieki cylindrów hydraulicznych mogą wystąpić z różnych powodów:

Naturalne zużycie: uszczelki, które są kluczowe dla utrzymania szczelnej uszczelnienia w cylindrze, naturalnie ulegają degradacji z czasem z powodu ciągłego narażania się na działanie płynu hydraulicznego, zmiany ciśnienia,i tarciaKiedy uszczelki się zużywają, tracą zdolność do skutecznego zatrzymywania płynu, co powoduje wycieki.

Uszkodzenia mechaniczne: pręt cylindrowy, który porusza się do przodu i do tyłu w cylindrze, może być poddany zadrapaniach lub innym formom uszkodzenia.pozwalając płynu hydraulicznego obejść je i wyciekać.

Zanieczyszczenie: obecność zanieczyszczeń, takich jak brud, zanieczyszczenia lub cząstki w płynie hydraulicznym, może powodować ścieranie lub uszkodzenie uszczelnień.To zagraża ich zdolności do utrzymania szczelnej pieczęci, co prowadzi do wycieków.

Nadmierne ciśnienie: Jeśli system hydrauliczny znajduje się na poziomie ciśnienia przekraczającym jego zaprojektowaną pojemność, może to spowodować uszkodzenie uszczelnień lub pęknięcie linii hydraulicznych, co prowadzi do wycieków.

Błędy w montażu: Nieprawidłowe umieszczenie uszczelnień lub innych elementów może powodować lukę lub niewłaściwe ustawienie, co powoduje wyciek płynu.W celu zapobiegania takim wyciekom niezbędne jest przestrzeganie wytycznych producenta i stosowanie odpowiednich technik montażu.

Korrozja: Z biegiem czasu narażenie na działanie żywiołów żrących lub zanieczyszczonego płynu hydraulicznego może prowadzić do korozji w systemie.

Wpływ na temperaturę: ekstremalne temperatury mogą wpływać na właściwości płynu hydraulicznego i elastyczność uszczelnień.Podczas gdy niskie temperatury mogą powodować twardnienie uszczelnień i utratę ich skutecznościObie prowadzą do potencjalnych wycieków.

Ogólne zużycie i starzenie się: Podobnie jak każdy system mechaniczny, cylindry hydrauliczne z czasem ulegają zużyciu i starzeniu się.zwiększenie prawdopodobieństwa wyciekówRegularna konserwacja i inspekcja są niezbędne, aby zidentyfikować i rozwiązać te problemy, zanim przekształcą się one w wycieki.

W celu ograniczenia wycieków z cylindrów hydraulicznych należy podjąć działania proaktywne, takie jak rutynowa inspekcja, terminowa wymiana zużytych komponentów, stosowanie wysokiej jakości płynu hydraulicznego,i przestrzeganie właściwych zasad instalacji i eksploatacji.

Formularz zamówienia

BMV-10 U-16 M-70 MA

1) 2) 3) 4) 5) 6)

BMV:Nadładowany cylinder pneumatyczny z nożem
1) Średnica 10:Ø100 12:Ø125
2) Zastosowany model U:wykorzystywane do MC
3) Wskaźnik ciśnienia oleju 11=11:1 12=12:1 16=16:1 25=25:1 30=30:1 39=39:1 51=51:1
4)

M:Z urządzeniem hydraulicznego wykrywania

N:brak urządzenia hydraulicznego wykrywającego

5) Objętość śliny 50cc, 70cc, 110cc, 150cc, itp.
6) Rodzaj montażu FA:typ pionowy,LB:typ poziomy

Opis produktu

1Ciśnienie robocze: Pompa może działać w zakresie ciśnienia od 0,4 megapascalów (MPa) do 0,6 MPa. Można to również wyrazić jako 4 kilogramów siły na centymetr kwadratowy (kgf/cm2) do 6 kgf/cm2.Powietrze sprężone stosowane do filtrowania pompy powinno również znajdować się w tym zakresie ciśnienia.


2.Olej do skrzyni biegów:Pompa jest zaprojektowana do pracy z określonym stopniem lepkości oleju, który jest ISO VG32 lub równoważnym stopniem lepkości.
Temperatura pracy: pompa może działać w zakresie temperatury od 0 do 60 stopni Celsjusza.
Ilość wydzielona: pompa może wytwarzać cztery różne ilości oleju, które są 150cc, 110cc, 70cc i 50cc.
napięcie: pompa może działać z trzema różnymi poziomami napięcia, które są DC24, AC110 i AC220.

Odpowiednie do węgla napędowego bezpośredniego, wbudowanego w silnik węgla itp., specjalne do cięcia szybkiego:
Silnik hydrauliczny lub wrot jest przeznaczony do stosowania w zastosowaniach napędowych bezpośrednich, takich jak wbudowane w silnik wroty.

Silnik lub wrot jest specjalnie zaprojektowany do cięcia dużych prędkości, co oznacza, że jest zdolny do pracy z dużymi prędkościami przy zachowaniu wydajności i niezawodności.

Częste pytania

P1: Mamy własną fabrykę i możemy zapewnić najlepszą cenę i usługę.

Q2: Akceptujemy dostosowanie lub produkty niestandardowe.

Q3: MOQ zależy od potrzeb klienta, a zamówienia próbne są mile widziane przed masową produkcją.

Q4: Czas dostawy wynosi 7 dni, jeśli firma ma zapasy, a 15-30 dni roboczych, jeśli nie mamy zapasów. Jednak czas dostawy zależy również od ilości i wymagań produktów.

P5: Warunki płatności firmy są T/T.

P6: Przedsiębiorstwo nie dostarcza próbek.

Wykorzystanie silnika hydraulicznego

Cylindry hydrauliczne działają w oparciu o zasady mechaniki płynów i prawo Pascala, które stwierdza, że ciśnienie nałożone na zamknięty płyn jest równo przekazywane we wszystkich kierunkach.Oto szczegółowe wyjaśnienie teorii pracy cylindrów hydraulicznych:

Podstawowe składniki

  1. Beczka cylindrowa: Główna część cylindru, w której znajdują się tłok i płyn hydrauliczny.
  2. Dźwignia: Stały cylinder, który porusza się do przodu i do tyłu w beczce.
  3. Pręty tłokowe: Przymocowane do tłoka, wychodzą z cylindra, aby przenosić siłę do ładunku.
  4. Stopy końcowe: końce cylindra, zwykle zawierające otwory do wchodzenia i wychodzenia płynu.
  5. Uszczelnienia: zapobieganie wyciekom płynu i utrzymywanie ciśnienia w butelce.
  6. Płyn hydrauliczny: Płyn niekompresowany (zwykle olej), który przenosi stosowane ciśnienie.

Zasady działania

1. Ustawienie systemu hydraulicznego

  • Pompa hydrauliczna generuje przepływ i ciśnienie w płynie hydraulicznym.
  • Płyn hydrauliczny jest kierowany do cylindra przez serię zaworów i węży.

2Przekaz mocy płynnej

  • Kiedy płyn hydrauliczny jest pompowany do cylindra przez wlot, wywiera on nacisk na tłok.
  • Zgodnie z prawem Pascala, ciśnienie to jest równo przekazywane we wszystkich kierunkach w cylindrze.

3. Ruch tłoka

  • Ciśnienie płynu hydraulicznego zmusza tłok do poruszania się.
  • Odwrotnie, jeśli płyn jest skierowany na stronę pręta (powyżej tłoka), tłok się cofa (ruch w kierunku wewnętrznym).

4. Pojawienie się siły

  • Siła wywierana przez tłok jest iloczkiem ciśnienia hydraulicznego i powierzchni tłoka
  • 5Mechanizmy kontroli
  • Zawory: Kontrolują kierunek, ciśnienie i natężenie przepływu płynu hydraulicznego.
  • Zawory sterujące przepływem: regulują prędkość tłoka poprzez kontrolowanie natężenia przepływu płynu do cylindra.
  • Zawory obniżające ciśnienie: chronią system przed nadmiernym ciśnieniem poprzez odprowadzenie płynu, gdy ciśnienie przekracza ustalony limit.

Rodzaje cylindrów hydraulicznych

1. Cylindry jednoterminowe

  • Ciśnienie płynu jest stosowane tylko z jednej strony tłoka, powodując ruch w jednym kierunku.
  • Mechanizm zwrotny (rzucający lub siła zewnętrzna) jest używany do przesuwania tłoka wstecz po uwolnieniu ciśnienia.

2. Cylindry podwójnie działające

  • Ciśnienie płynu może być stosowane po obu stronach tłoka, umożliwiając kontrolowany ruch w obu kierunkach.
  • Bardziej uniwersalne i powszechnie stosowane w różnych zastosowaniach.

Wnioski

Cylindry hydrauliczne są szeroko stosowane w zastosowaniach wymagających znacznej siły i precyzyjnej kontroli, takich jak:

  • Sprzęt budowlany: koparki, ładowarki, żurawie.
  • Maszyny przemysłowe: prasy, maszyny do formowania wtryskowego, przenośniki.
  • Systemy motoryzacyjne: hamulce, układy zawieszenia.
  • Pojazd lotniczy, podwozie lądowania, sterowanie lotem.

Przykład: Cykl rozszerzania i cofania

  1. Rozszerzenie:

    • Płyn hydrauliczny jest pompowany do cylindra po stronie tłoka.
    • Zwiększające się ciśnienie zmusza pręty tłokowe do rozciągania się, pchając ładunek.
  2. Wstrzymanie:

    • Zawór kierunkowy przełącza się, umożliwiając przepływ płynu hydraulicznego w stronę pręta cylindra.
    • Ciśnienie po stronie pręta zmusza tłok do cofania się, ciągnąc ładunek.

Wniosek

Teoria pracy cylindrów hydraulicznych opiera się na wykorzystaniu płynu hydraulicznego do przesyłania siły i ruchu.Cylindry hydrauliczne mogą wytwarzać znaczącą siłę i wykonywać różne zadania w przemyśleDokładna kontrola ciśnienia i przepływu sprawia, że systemy hydrauliczne są wysoce wydajne i wszechstronne w wielu operacjach mechanicznych.
