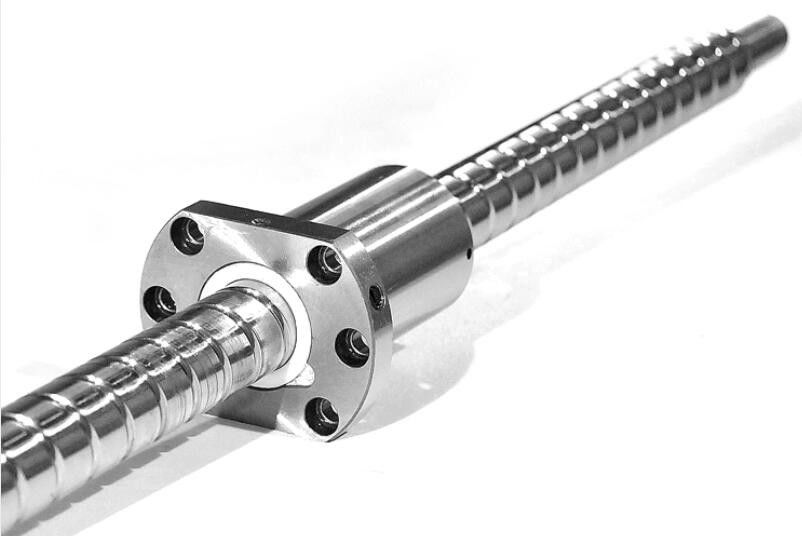

Opis produktu:
Aby poprawić dokładność pracy układu podającego, mechanizm śrubowy kulowy musi charakteryzować się dużą sztywnością przekładni.Oprócz zwiększenia sztywności samej śruby kulowej, mechanizm śruby kulowej musi mieć odpowiednio sztywną konstrukcję nośną i być prawidłowo zamontowany.Czynniki wpływające na sztywność konstrukcji nośnej obejmują sztywność gniazda łożyska, powierzchnię styku gniazda łożyska z konstrukcją maszyny oraz sztywność łożyska.
Śruba kulowa jest zwykle wyposażona w specjalne łożysko podporowe dla śruby o kącie działania 60 °.Łożysko to ma dużą nośność, niską prędkość i wysoką dokładność.Ogólnie rzecz biorąc, łożyska należy sparować podczas montażu.Konkretną metodę parowania należy określić w oparciu o zastosowanie obrabiarki, a dwa końce śruby kulowej są połączone za pomocą łożysk i gniazd łożysk, a następnie połączone za pomocą gniazd łożysk i wyposażenia.Nakrętka jest połączona z gniazdem nakrętki za pomocą kołnierzy, wpustów lub gwintów.Po zamontowaniu łożysk na obu końcach pręta śrubowego, zamocuj łożyska za pomocą pierścieni zabezpieczających lub nakrętek zabezpieczających.Gdy śruba kulowa działa, wytwarza siłę osiową i wymaga łożysk, które wytrzymują nacisk osiowy.
Wystarczająca jest uniwersalna śruba kulowa, wykorzystująca łożyska kulkowe skośne.Zamontować łożyska „twarzą w twarz” na dwóch końcach wału nośnego śruby kulowej.Jeżeli jest to pręt gwintowany specjalistyczny do sprzętu specjalnego i jeżeli instrukcja montażu sprzętu wymaga stosowania łożysk specjalistycznych, to należy dokonać montażu zgodnie z odpowiednią instrukcją.
Cechy:
Śruba kulowa charakteryzuje się wysoką wydajnością, niskim wzrostem temperatury, wysoką precyzją, dużą prędkością, dużą sztywnością, dużą odwracalnością, niskimi wymaganiami konserwacyjnymi i długą żywotnością.
Wydajność produktu wynosi ponad 90%, a jego doskonała jakość powierzchni i ścisły rozmiar kulki zmniejszają tarcie pomiędzy piłką a gąsienicą.Para napędów śrubowych osiąga również wysoką dokładność pozycjonowania ze względu na niewielki wzrost temperatury oraz wstępne dokręcenie i eliminację luzów.
Doskonała konstrukcja i produkcja umożliwiają maszynie pracę z dużymi prędkościami przekraczającymi 60 M/min, zachowując jednocześnie dużą sztywność dzięki wstępnemu dokręceniu i eliminacji luzów.Charakteryzuje się niskimi wymaganiami konserwacyjnymi, specjalnym zabezpieczeniem przeciwpyłowym na końcu nakrętki i ogólną ostrożnością podczas pracy.
Długa żywotność wynika z zastosowania materiałów, z których wykonano pręt gwintowany i nakrętkę, przy użyciu specjalnych materiałów, a także z twardości powierzchniowej śruby (stal wysokowęglowa) i nakrętki (stal stopowa) wynoszącej HRC62.
Parametry techniczne:
| Parametry |
Detale |
| Metoda pracy |
Obracanie podczas ruchu osiowego |
| Nośność statyczna |
595 ton |
| Metoda zwrotu |
Typ bloku końcowego i rowka w talii |
| Typ rowka w talii |
Metal, odpowiedni do dużych obciążeń |
| Średnica otworu montażowego |
11-17,5 mm |
| Długość |
Maks. 10m |
| Średnica |
12-50 mm |
| Nośność dynamiczna |
126 ton |
| Zakończ powrót bloku |
Plastik, odpowiedni do dużych prędkości |
| Struktura |
Wał, nakrętka śrubowa i łożysko kulkowe |
| Śruba łożyska kulkowego |
Tak |
| Wał śruby kulowej z nakrętką kołnierzową |
Tak |
| Śruba ruchu liniowego |
Tak |
Aplikacje:
Śruby kulowe są szeroko stosowane w różnych maszynach przemysłowych, elektronicznych i przekładniowych.Powszechnie używane maszyny obejmują:
- Maszyny przemysłowe: centrum obróbcze CNC, tokarka CNC, łóżko CNC, maszyna do cięcia drutu CIC, wiertarka CNC, frezarka bramowa, sprzęt do obróbki laserowej, maszyna do znakowania, maszyna do grawerowania CNC, maszyna do rysowania maszyna pakująca IC, maszyna do obróbki wyładowczej CIC, szlifierka CWC maszyny, maszyny szklarskie, maszyny tekstylne, maszyny do obróbki drewna, maszyny drukarskie i pakujące, maszyny naftowe, maszyny metalurgiczne, maszyny tytoniowe.
- Maszyny elektroniczne: ramię robota, maszyny testujące, sprzęt pomiarowy, platforma XY, sprzęt medyczny, sprzęt do automatyzacji fabryki.
- Maszyny transmisyjne: sprzęt do obróbki cieplnej metali, sprzęt do reakcji jądrowych, siłowniki.
- Przemysł lotniczy: siłownik klap samolotu, siłownik fotela, sprzęt instalacyjny na lotnisku, siłownik anteny radiowej, sterowanie drzwiami i oknami, sterowanie łóżkami medycznymi, wyposażenie parkingów, siłownik obrabiarek.
Śruby kulowe są niezbędnym elementem elektronicznym w różnych maszynach ze względu na ich wysoką precyzję i wydajne działanie.Stały się nieodzowną częścią produkcji mechatronicznej.
Dostosowywanie:
Prowadnice ruchu liniowego
- Konstrukcje: wał, nakrętka i łożysko kulkowe
- Konstrukcja kulki śrubowej: duża prędkość i duże obciążenie
- Sztywność: 1314N/um - 4956N/um
- Powrót bloku końcowego: tworzywo sztuczne, odpowiednie do dużych prędkości
- Nośność statyczna: 595 ton
- Słowa kluczowe: Wał śruby kulowej z nakrętką kołnierzową, śruba łożyska kulkowego, duże prędkości i duże obciążenia, sztywność, powrót bloku końcowego, nośność statyczna
Pakowanie i wysyłka:
Pakowanie i wysyłka prowadnic liniowych:
Prowadnice liniowe powinny być bezpiecznie zapakowane na czas wysyłki.Wszystkie elementy powinny być zabezpieczone i dobrze zabezpieczone w oryginalnym opakowaniu lub bezpiecznym pudełku.Przesyłka powinna być oznaczona naklejką „Krucha” i posiadać dołączone odpowiednie dokumenty przewozowe.
W przypadku wysyłki międzynarodowej przesyłka powinna być oznaczona odpowiednimi etykietami celnymi i dokumentami.Należy podać numer śledzenia, aby zapewnić możliwość śledzenia przesyłki podczas transportu.
