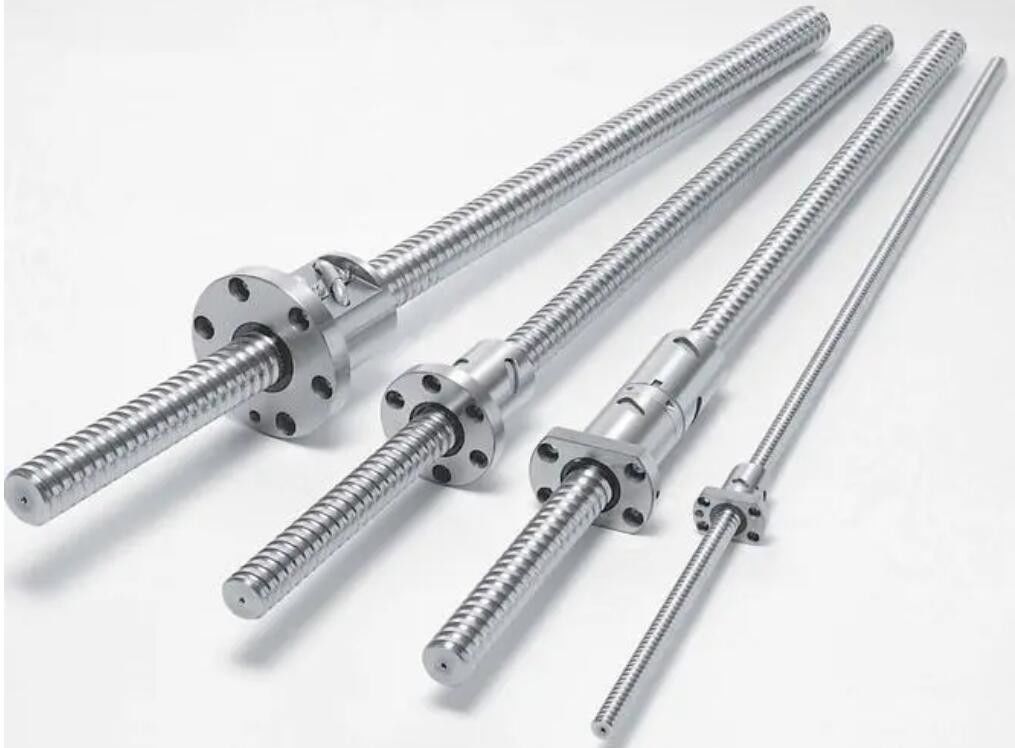

Śruba kulowa jest powszechnie stosowanym elementem przekładni zarówno w narzędziach, jak i maszynach precyzyjnych.Jego główną funkcją jest przekształcanie ruchu obrotowego w ruch liniowy lub momentu obrotowego w powtarzalną siłę osiową, a jednocześnie posiada cechy wysokiej precyzji, odwracalności i wydajności.Ze względu na mały opór tarcia, śruby kulowe są szeroko stosowane w różnych urządzeniach przemysłowych i instrumentach precyzyjnych.
Łożyska są ważnym elementem współczesnych urządzeń mechanicznych.Jego główną funkcją jest podparcie mechanicznego korpusu obrotowego, zmniejszenie współczynnika tarcia podczas jego ruchu i zapewnienie jego dokładności obrotowej.Śruba kulowa jest zwykle wyposażona w specjalne łożysko podporowe dla śruby o kącie działania 60 °.Łożysko to ma dużą nośność, niską prędkość i wysoką dokładność.Ogólnie rzecz biorąc, łożyska należy sparować podczas montażu.Konkretną metodę parowania należy określić w oparciu o zastosowanie obrabiarki, a dwa końce śruby kulowej są połączone za pomocą łożysk i gniazd łożysk, a następnie połączone za pomocą gniazd łożysk i wyposażenia.Nakrętka jest połączona z gniazdem nakrętki za pomocą kołnierzy, wpustów lub gwintów.Po zamontowaniu łożysk na obu końcach pręta śrubowego, zamocuj łożyska za pomocą pierścieni zabezpieczających lub nakrętek zabezpieczających.Gdy śruba kulowa działa, wytwarza siłę osiową i wymaga łożysk, które wytrzymują nacisk osiowy.
Aby poprawić dokładność pracy układu podającego, mechanizm śrubowy kulowy musi charakteryzować się dużą sztywnością przekładni.Oprócz zwiększenia sztywności samej śruby kulowej, mechanizm śruby kulowej musi mieć odpowiednio sztywną konstrukcję nośną i być prawidłowo zamontowany.Czynniki wpływające na sztywność konstrukcji nośnej obejmują sztywność gniazda łożyska, powierzchnię styku gniazda łożyska z konstrukcją maszyny oraz sztywność łożyska.
Wystarczająca jest uniwersalna śruba kulowa, wykorzystująca łożyska kulkowe skośne.Zamontować łożyska „twarzą w twarz” na dwóch końcach wału nośnego śruby kulowej.Jeżeli jest to pręt gwintowany specjalistyczny do sprzętu specjalnego i jeżeli instrukcja montażu sprzętu wymaga stosowania łożysk specjalistycznych, to należy dokonać montażu zgodnie z odpowiednią instrukcją.
W przypadku nośności śruby kulowej występują jednocześnie obciążenia promieniowe i osiowe, dlatego należy zwrócić uwagę na dobór łożysk.Powszechnie stosowane łożyska, które mogą wytrzymać obciążenie jednocześnie, obejmują łożyska skośne i łożyska stożkowe.Pierwsza skupia się na suchych, lekkich obciążeniach i polach o dużej prędkości, podczas gdy druga koncentruje się na sytuacjach z dużym obciążeniem i małą prędkością.Należy zauważyć, że powyższe dwa typy łożysk są na ogół stosowane parami i instalowane względem siebie (twarzą w twarz lub tyłem do siebie), co może ograniczać ruch osiowy pręta śrubowego.
Instrukcje montażu łożysk śrubowych tocznych: Przy użyciu tulei montażowej średnica tulei jest taka sama jak pierścień wewnętrzny łożyska, a materiałem może być tuleja aluminiowa lub miedziana do wciskania pierścienia wewnętrznego. Jeśli tolerancja jest wąska lub pasowanie wciskowe jest ciasne, łożysko należy podgrzać.Należy zwrócić uwagę na kąt działania strzałki lub elementu tocznego wewnątrz łożyska w jego całkowitym położeniu.Generalnie łączy się je tyłem do siebie lub twarzą w twarz, a na koniec przykręca się nakrętkę zabezpieczającą.Do pozycjonowania łożysk powszechnie stosuje się detektory retroreflektorowe.
Śruba kulowa ma wiele doskonałych właściwości.Ma wysoką wydajność z ponad 90% sprzętem testującym i procesem kontroli jakości.Ze względu na doskonałą jakość powierzchni i ścisły rozmiar kuli, charakteryzuje się niskim wzrostem temperatury.Dzięki niewielkiemu wzrostowi temperatury i takim środkom, jak wstępne dokręcenie i eliminacja luzów, osiąga wysoką precyzję.Można osiągnąć dużą prędkość, ponieważ umożliwia ona niezawodną pracę maszyny z prędkością powyżej 60 M/min, a pręt gwintowany i nakrętka są wykonane z doskonałych materiałów.Pomiędzy śrubą a nakrętką nie występuje tarcie lepkie, co zapewnia zachowanie dokładności resetowania.Na końcu nakrętki znajduje się specjalne urządzenie zapobiegające zapyleniu, które wymaga ogólnej konserwacji.Dzięki ścisłej kontroli materiału i twardości powierzchni HRC62 śruby (stal wysokowęglowa) i nakrętki (stal stopowa) śruba kulowa ma długą żywotność.
Parametr | Opis |
---|---|
Średnica otworu montażowego | 11-17,5 mm |
Nośność statyczna | 595 ton |
Sztywność | 1314N/um--4956N/um |
Typ rowka w talii | Metal, odpowiedni do dużych obciążeń |
Struktura kuli | Wysoka prędkość i duże obciążenie |
Funkcja | Niski poziom hałasu i trwałość |
Zakończ powrót bloku | Plastik, odpowiedni do dużych prędkości |
Średnica | 12-50 mm |
Metoda zwrotu | Typ bloku końcowego i rowka w talii |
Nośność dynamiczna | 126 ton |
Śruba kulowa z pojedynczą nakrętką | Wysoka prędkość i duże obciążenie |
Śruba kulowa z kołnierzem dwustronnym | Wysoka prędkość i duże obciążenie |
Śruba kulowa o wysokim pociągu | Wysoka prędkość i duże obciążenie |
Zastosowanie śruby kulowej jest szeroko stosowane w wielu gałęziach przemysłu:
Maszyny przemysłowe: centrum obróbcze CNC, tokarka CNC, łóżko CNC, maszyna do cięcia drutu CIC, wiertarka CNC, frezarka bramowa, sprzęt do obróbki laserowej, maszyna do znakowania, maszyna do grawerowania CNC, maszyna do rysowania maszyna pakująca IC, maszyna do obróbki wyładowczej CIC, szlifierka CWC maszyny, maszyny szklarskie, maszyny tekstylne, maszyny do obróbki drewna, maszyny drukarskie i pakujące, maszyny naftowe, maszyny metalurgiczne, maszyny tytoniowe.
Maszyny elektroniczne: ramię robota, maszyny testujące, sprzęt pomiarowy, platforma XY, sprzęt medyczny, sprzęt do automatyzacji fabryki.
Maszyny transmisyjne: sprzęt do obróbki cieplnej metali, sprzęt do reakcji jądrowej, siłowniki.
Przemysł lotniczy: Siłownik klap samolotu, siłownik fotela, sprzęt instalacyjny na lotnisku, siłownik anteny radiowej, sterowanie drzwiami i oknami, sterowanie łóżkami medycznymi, wyposażenie parkingu.
Prowadnice ruchu liniowego są bezpiecznie pakowane i wysyłane wraz z odpowiednimi materiałami opakowaniowymi, które chronią produkt przed uszkodzeniem podczas transportu.Wszystkie produkty są dokładnie sprawdzane przed zapakowaniem i wysyłką.
Aby zapewnić bezpieczną dostawę, prowadnice ruchu liniowego są pakowane w folię bąbelkową w celu zabezpieczenia ich przed potencjalnymi uszkodzeniami powstałymi podczas transportu.W przypadku większych przedmiotów umieszcza się je również w kartonowym pudełku i zakleja taśmą pakową.
Przed wysyłką prowadnice ruchu liniowego są sprawdzane pod kątem ewentualnych wad.Jeśli jakieś zostaną znalezione, są natychmiast wymieniane lub naprawiane przed wysłaniem.
