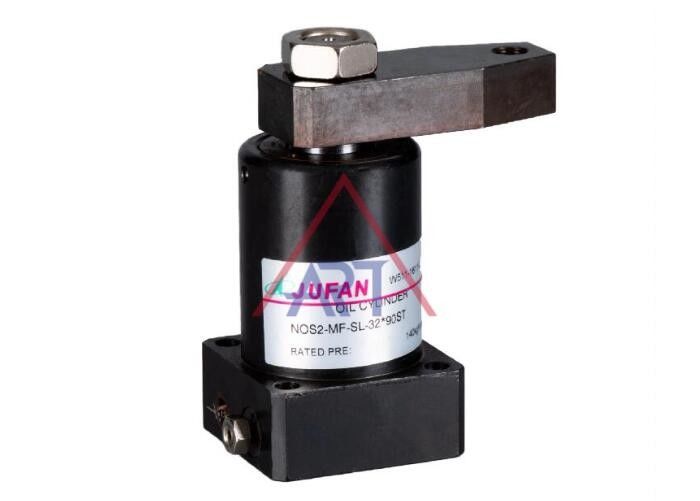

Zacisk obrotowy w lewo i w prawo Otwór cylindra hydraulicznego 32 40 50 63 Kąt obrotu 90° i 190°

Zacisk obrotowy w lewo i w prawo Otwór cylindra hydraulicznego 32 40 50 63 Kąt obrotu 90° i 190°

Cylinder zacisku obrotowego 32 mm

Cylinder zacisku obrotowego 32 mm

Cylinder zacisku obrotowego 63 mm

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Jufan

Orzecznictwo:

TUV

Numer modelu:

OS2

Skontaktuj się z nami

Poprosić o wycenę
Szczegóły Produktu
nazwa:
Cylinder hydrauliczny z zaciskiem obrotowym
Kierunek obrotu:
lewo i prawo
Materiał:
Stal węglowa
Otwór (mm):
32,40,50,63
Płyn:
Midnal
Max. Maks. working pressure(kgf/c㎡) ciśnienie robocze (kgf/c㎡):
210kgf/c㎡
Kąt obrotu:
90°, 180°
funkcjonować:
Wysoka dokładność pozycjonowania
Warunki płatności i wysyłki
Minimalne zamówienie
1 zestaw
Szczegóły pakowania
karton i drewniana paleta
Czas dostawy
7 dni - 30 dni
Opis produktu

Funkcja:

1. Aby zaoszczędzić miejsce, system OS2 został zaprojektowany tak, aby był znacznie krótszy niż produkt OS1.
2.Użyj dołączonego kołnierza ze śrubami do zamocowania produktu OS2.
3. Można wybrać trzy rodzaje portów wejściowych w zależności od potrzeb projektowych

Produkt może wybrać dwa kierunki obrotu, w lewo i w prawo, w zależności od sytuacji zastosowania.Jego podstawowe zalety to trzy:



1. Znacząco skraca czas mocowania i zwalniania przedmiotu obrabianego, ponieważ osprzęt hydrauliczny wykorzystuje ciśnienie oleju, aby osiągnąć czas obrabianego przedmiotu, który jest skrócony o 90% -95% w porównaniu do osprzętu ręcznego,



2. Wysoka dokładność pozycjonowania, powtarzalność siły docisku zapewnia dokładność pozycjonowania i mocowania.



3. W pełni wykorzystaj przestrzeń tak bardzo, jak to możliwe, aby poprawić stopień wykorzystania przestrzeni przez oprawę



Otwór (mm) 32 40 50 63
Ruch Podwójne działanie
Kąt obrotu 90°, 180°
Kierunek obrotu Lewo czy prawo
Skok obrotowy 16, 20
Skok zacisku 9, 10
Płyn Środkowy
Maks.ciśnienie robocze (kgf/c㎡) 70 140
Test (kgf/c㎡) 210





Formularz zamówienia

OS2---SR---32x90---A

1 2 3 4

OS2: Siłownik hydrauliczny obrotowy i zaciskowy
1 Typ

(1)SR: jednostronny obrotowy w prawo(3)DR: dwustronny obrotowy w prawo

(2)SL: jednostronny obrotowy w lewo(4)DL: dwustronny lewy obrotowy

2 Średnica mm 32, 40, 50, 63
3 Kąt obrotu 90°, 180°
4 Port wejściowy

(1) A/space: standardowe tłoki – jeden znajduje się na korpusie, drugi z boku kołnierza podstawy.

(2) B: porty wejściowe znajdują się po bokach kołnierza podstawy.

(3) M: porty wejściowe znajdują się w dolnej części kołnierza podstawy.



Wymiar zewnętrzny:

Ramię pojedyncze OS2-90° OS2-90° podwójne ramię
Zacisk obrotowy w lewo i w prawo Otwór cylindra hydraulicznego 32 40 50 63 Kąt obrotu 90° i 190° 0 Zacisk obrotowy w lewo i w prawo Otwór cylindra hydraulicznego 32 40 50 63 Kąt obrotu 90° i 190° 1
OS2-B Strona kołnierza OS2-M Dolna strona
Zacisk obrotowy w lewo i w prawo Otwór cylindra hydraulicznego 32 40 50 63 Kąt obrotu 90° i 190° 2 Zacisk obrotowy w lewo i w prawo Otwór cylindra hydraulicznego 32 40 50 63 Kąt obrotu 90° i 190° 3



Opis produktu i terapia działająca:



Tłoczysko może obracać się o 90° w prawo (lub w lewo) podczas cofania i cofania, a następnie za pomocą skoku zaciskania zacisnąć przedmiot obrabiany za pomocą ramienia zaciskowego cylindra olejowego.



Największą zaletą obrotowego cylindra mocującego jest to, że ma on działanie obracające się i dociskające, co pozwala skutecznie uniknąć problemu z zatykaniem tradycyjnych cylindrów.



Może osiągnąć funkcję obracania i dociskania w wąskich pozycjach przy ograniczonej przestrzeni, zarówno z obrotem promieniowym, jak i osiowym działaniem zaciskającym, w celu ściskania i mocowania obiektu docelowego. Ze względu na zastosowanie gwintowanych rowków i kołków w celu uzyskania obrotu, kierunek Obrotowy cylinder mocujący generalnie wynika z działania nacisku w dół.



Obrót i ciśnienie w dół nie występują jednocześnie, ale czas obrotu będzie krótszy niż nacisk w dół.Gdy cylinder zaciskowy obrotowy działa normalnie, musi poczekać na zakończenie operacji obrotowej, zanim będzie można wykorzystać nacisk skierowany w dół do pozycjonowania.



Nie można go używać do pracy podczas obrotu, chyba że siła jest bardzo mała. Ze względu na te cechy obrotowy cylinder mocujący jest zwykle używany w zwartych pozycjach, aby uzyskać działanie ściskania obrotowego.
