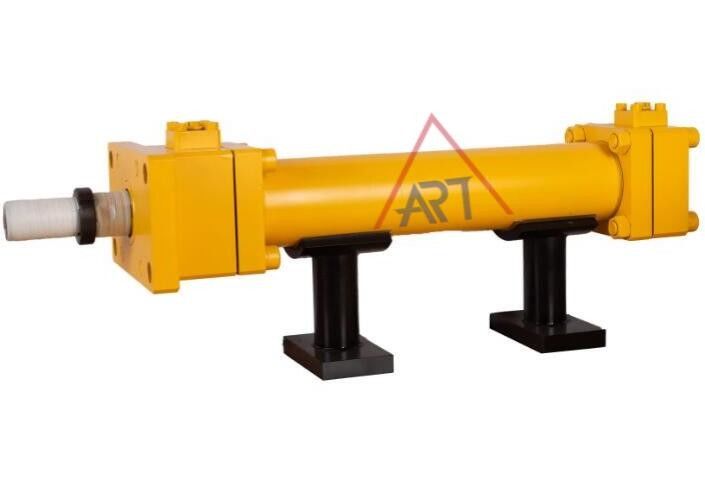

Konstrukcja z czterema prętami Wszechstronność Inżynieria Cylinder hydrauliczny Najwyższe ciśnienie robocze 160 Kgf/Cm²

Funkcja
1).Zgodność ze specyfikacjami ISO-6020/2.
2).Najwyższe ciśnienie robocze wynosi 160 kgf/cm²
3).Konstrukcja z czterema wędkami, wszechstronność.Łatwa konserwacja, ścisła kontrola dokładności obróbki oraz niskie tarcie i wysoka żywotność.
4).Wymiary zewnętrzne są kompatybilne z produktami HMI firmy Parker w USA.
5).Różnorodne typy instalacji do wyboru przez klientów.
6).Może być stosowany w sprzęcie inżynieryjnym, takim jak stal, metalurgia, statki i inne maszyny.
7).Kompatybilny z cylindrami olejowymi w Packerze.

Instalacja

Symbol	Nazwa	Rysunek	Symbol	Nazwa	Rysunek
SD	Podstawowy		współwłaściciel	Czop pośredni
FA	Kołnierz pręta		TA	Czop głowicy
pełne wyżywienie	Kołnierz głowicy		Kalifornia	Widełki
LA	Stopa		CB	Podwójny łącznik
FUNT	Kąty końcowe

Regulacja i testowanie cylindra hydraulicznego

Najpierw zmniejsz ciśnienie robocze wewnątrz cylindra do około (0,5-1) MPa.Następnie wpraw tłoczysko w ruch posuwisto-zwrotny i otwórz korek wydechowy w celu wypuszczenia spalin.

Sposób otwierania jest następujący:

Gdy tłok osiągnie koniec skoku, w momencie wzrostu ciśnienia otwórz korek wydechowy i natychmiast go zamknij przed rozpoczęciem powrotu.Podczas procesu wydechu słychać syczący dźwięk, po którym następuje wyciek białego i mętnego pieniącego się oleju.Gdy powietrze zostanie całkowicie usunięte, wytryskiwany olej będzie przezroczysty.Kompletność wydechu można ocenić gołym okiem.

Jeżeli siłownik hydrauliczny jest wyposażony w regulowane urządzenie buforujące, a tłok jest w ruchu, należy najpierw ustawić przepustnicę w pozycji o niższym przepływie, a następnie stopniowo regulować wielkość otworu przepustnicy, aż do spełnienia wymagań.

Oprócz wykonania powyższych czynności regulacyjnych należy sprawdzić, czy w różnych elementach uszczelniających nie występują wycieki oleju oraz czy śruby elementów łączących nie są poluzowane, aby zapobiec wypadkom.

W oparciu o wykorzystanie cylindra hydraulicznego planuj regularne terminy przeglądów i prowadź zapisy z przeglądów.

1. Regulacja urządzenia wydechowego:

2. Regulacja urządzenia buforującego:

3. Kontrola różnych części cylindra hydraulicznego:

4. Regularna kontrola:

Kroki wyrównania:

1. Obróć nakrętkę zabezpieczającą w kierunku przeciwnym do ruchu wskazówek zegara za pomocą klucza o 1/4 obrotu.

2. Używanie szesnastu.klucz do regulacji śruby wyrównującej B:

1) zgodnie z ruchem wskazówek zegara, prędkość pręta zostanie zmniejszona

2) w kierunku przeciwnym do ruchu wskazówek zegara, prędkość pręta wzrośnie.

3. Po wyrównaniu użyj sześciokąta.kluczem dokręcić śrubę wyrównującą B, a następnie dokręcić nakrętkę poduszki C, aby temu zapobiec

wyciek z uszczelki poduszki D

4. Dokręć nakrętkę zabezpieczającą A

Pozycje portu i poduszki

Typ SD	Typ Los Angeles
Standard=A:port wejściowy B:pozycja poduszki D:pozycja zaworu zwrotnego

np.:formularz zamówienia na pozycję HCA70-LA-C-100X200-BBA

Port wejściowy = pozycja B

Poduszka = pozycja

Długość poduszki

	Otwór (mm)	L	l
	32--63	20	10
	80-160	25	15
	180--224	30	27
	250	35	32

• Jeżeli ruch cylindra z obciążeniem przekracza 500 mm/s,
• Jeśli prędkość ruchu jest większa niż 750 mm/s, należy zastosować zewnętrzne zawory redukcyjne

Aplikacjanie tylko do produkcji mechanicznych obrabiarek i sprzętu do obróbki metalu, ale może być również szeroko stosowany w siłownikach ze stali, sterowaniu elektrownią jądrową, windach pasażerskich itp.


Określenie potrzebnego materiału podczas składania zamówienia

(1)N:NBR

(2)V:F≤200℃
