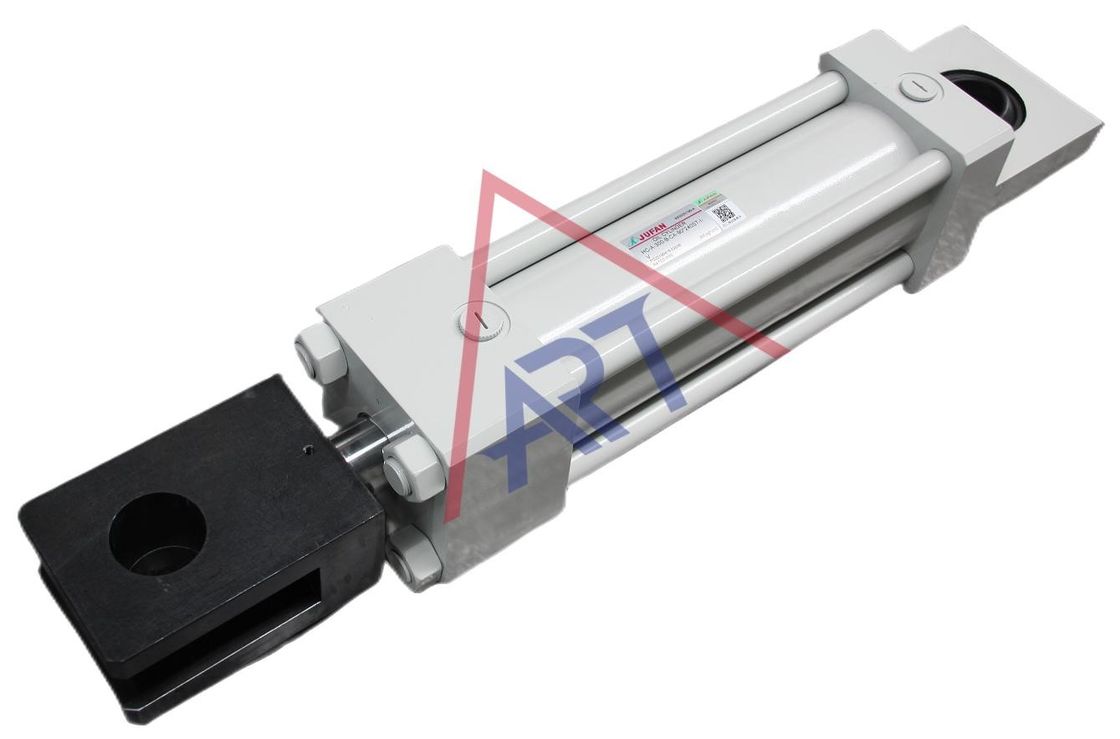

Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie

Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie

Cylinder hydrauliczny 90 mm

Cylinder hydrauliczny 240 mm

Cylinder oleju hydraulicznego dwustronnego działania

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Jufan

Orzecznictwo:

CE

Numer modelu:

HCA-300-D-CA-90*240ST

Skontaktuj się z nami

Poprosić o wycenę
Szczegóły Produktu
nazwisko:
Cylinder olejowy dwustronnego działania
Nudziarz:
90 mm
Ciśnienie:
300kgf/cm³
Udar:
240 mm
Typ ruchu:
Wyrównanie (do przodu i do tyłu)
Zastosowanie:
Koparka/dźwig/podnośnik hydrauliczny
Warunki płatności i wysyłki
Minimalne zamówienie
1
Cena
negotiable
Szczegóły pakowania
Opakowanie kartonowe / opakowanie drewniane
Czas dostawy
7 dni - 30 dni
Zasady płatności
T/T
Opis produktu

Jednostronne i podwójnie działające cylindry hydrauliczne to rodzaje siłowników stosowanych w systemach hydraulicznych.

  1. Wyroby z materiałów objętych pozycją 9403 lub 9404

    • Cylindry te posiadają jedno wejście, przez które wchodzi płyn hydrauliczny.
    • Płyn hydrauliczny jest używany tylko po jednej stronie tłoka do tworzenia ruchu.
    • Wracanie tłoka jest zwykle osiągane przez siłę zewnętrzną, taką jak sprężyna lub obciążenie zewnętrzne.
    • Do najczęstszych zastosowań należą miejsca, w których ładunek musi być przemieszczany tylko w jednym kierunku, a jest tam siła zewnętrzna do cofania tłoka.
  2. Wyroby z tworzyw sztucznych:

    • Cylindry te mają dwa porty - jeden dla płynu, który wchodzi, a drugi dla płynu, który wychodzi.
    • Płyn hydrauliczny jest stosowany na obydwu stronach tłoka na przemian w celu jego rozszerzenia i cofania.
    • Cylindry podwójnie działające są bardziej uniwersalne, ponieważ mogą wykonywać pracę w obu kierunkach.
    • Są one powszechnie stosowane w zastosowaniach, w których wymagana jest precyzyjna kontrola przedłużania i cofania tłoka.

Podsumowując, podstawowa różnica polega na tym, że cylindry jednoterminowe wykorzystują płyn hydrauliczny po jednej stronie tłoka, zazwyczaj polegając na siłę zewnętrzną do ruchu zwrotnego.cylindry podwójnie działające wykorzystują płyn hydrauliczny po obu stronach tłokaWybór między nimi zależy od specyficznych wymagań systemu hydraulicznego i zastosowania.



Cylinder hydrauliczny to rodzaj siłownika, który przekształca energię z ciśnionego płynu hydraulicznego w energię mechaniczną, wytwarzając ruch liniowy.lub obciążenia pozycyjne w różnych układach mechanicznych.

W istocie cylindry hydrauliczne działają jako mięśnie w systemach hydraulicznych, zapewniając niezbędną siłę i ruch do wykonywania zadań w wielu zastosowaniach,od maszyn ciężkich po automatyzację przemysłową.



Co to jest system linijny?



System przewodników liniowych odnosi się do ogólnego układu lub konfiguracji, która zawiera przewodniki liniowe w celu ułatwienia kontrolowanego i precyzyjnego ruchu liniowego.

Liniowe szyny przewodnicze: Długie, proste szyny zapewniające gładką i płaską powierzchnię, wzdłuż której występuje ruch liniowy.Często mają takie cechy jak rowy lub tory, aby pomieścić powóz.

Pociąg jest elementem, który porusza się wzdłuż liniowej szyny przewodnikowej.Pojazd jest zwykle przymocowany do ładunku lub maszyny, która musi poruszać się liniowo.

Mechanizm napędowy: jest to układ odpowiedzialny za napędzenie ruchu liniowego.lub innych mechanizmów w zależności od konkretnej konstrukcji i wymagań systemu przewodzenia liniowego.

Struktury podtrzymujące: obejmują one uchwyty, podtrzymywania lub ramy, które utrzymują liniowe szyny przewodnie na miejscu i zapewniają stabilność całego systemu.

Systemy kierownictwa liniowego mają zastosowanie w różnych gałęziach przemysłu, w tym maszynach CNC, robotyce, automatycznej produkcji,i inne maszyny precyzyjne, w których niezbędne jest sterowane i powtarzalne ruchy linioweSą one kluczowe dla zapewnienia dokładności, zmniejszenia tarcia i poprawy ogólnej wydajności maszyn i urządzeń.





Instalacja



Symbol Nazwa Rysunek Symbol Nazwa Rysunek
SD Podstawowe Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 0 TC Środkowy trunnion Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 1
FA Flanca pręta Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 2 TA Głowy Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 3
FB Flanca głowy Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 4 CA Clevis Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 5
LA Stopa Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 6 CB Podwójny szczelin Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 7
LB Kąty końcowe Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 8



Regulowanie i badanie cylindra hydraulicznego



Po pierwsze, zmniejszyć ciśnienie robocze wewnątrz cylindra do około (0,5-1) MPa. Następnie, aby pręt tłoka wykonać ruch wzajemny i otworzyć wtyczkę wydechową do wydechu.

Sposób otwierania jest następujący:

Gdy tłok osiągnie swój koniec, otwórz wtyczkę wydechową w momencie wzrostu ciśnienia i natychmiast zamknij ją przed rozpoczęciem powrotu.Słyszysz syczący dźwiękPo całkowitym wyładowaniu powietrza, olej będzie przejrzysty.





Jeżeli cylinder hydrauliczny jest wyposażony w regulowane urządzenie buforowe, a tłok jest w ruchu, najpierw ustawić zawór gazowy w położeniu o niższym natężeniu przepływu,a następnie stopniowo dostosowywać rozmiar przycisku gazu, aż spełnione zostaną wymagania.



Oprócz wykonywania powyższych zadań regulacyjnych konieczne jest sprawdzenie, czy w różnych elementach uszczelniających nie ma wycieku oleju i czy śruby części łączących są luźne,aby zapobiec wypadkom.



W zależności od wykorzystania cylindra hydraulicznego należy zaplanować regularne godziny inspekcji i prowadzić rejestry inspekcji.

  1. Ustawienie urządzenia wydechowego:

  2. Ustawienie urządzenia buforowego:

  3. Kontrola różnych części cylindra hydraulicznego:

  4. Regularna kontrola:

Kroki ustawienia:


1.Zwróć orzełka w kierunku przeciwnym do ruchu wskazówek wskazówek zegara z 1/4 okręgu przez klucz.



2.Używając klucza sześciokątnego do regulacji śruby B:

1) w kierunku wskazówek zegara, prędkość pręta będzie wolniejsza

2) w kierunku przeciwnym do ruchu wskazówek zegara, prędkość pręta będzie wzrastać.



3.Po ustawieniu, użyj sześciokątnej przyrządu do zamocowania śruby ustawieniowej B, a następnie zaciśnij matię poduszki C, aby zapobiec możliwym



wyciek z uszczelnienia poduszki D



4- Przytrzymaj zaciski.

Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 9



Pozycje przyczepy i poduszki



Typ SD Typ LA

Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 10

Standardowa=A:przewód wejściowy B:pozycja poduszki D:pozycja zaworu kontrolnego

Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 11



np.:formularz zamówienia dla pozycji HCA70-LA-C-100X200-B-B-A

Pozycja portu wejściowego = B

Poduszka=Pozycja



Długość poduszki

Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 12 Wydrukowanie ((mm) L Ja...
32-63 20 10
80-160 25 15
180-224 30 27
250 35 32
  • Jeżeli ruch butli z obciążeniem przekracza 500 mm/s,
  • Jeżeli prędkość ruchu jest wyższa niż 750 mm/s, należy użyć zewnętrznych zaworów obniżających prędkość

Wnioseknie tylko do produkcji mechanicznych narzędzi maszynowych i sprzętu do obróbki metalu, ale również może być szeroko stosowany w silnikach stalowych, sterowaniu elektrowniami jądrowymi, windy pasażerskich itp.


Rodzaj Symbol Rysunek Z Bellowem Środki odporne na ciepło Wydrukowanie ((mm)
Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 13

Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 14

32,40,50,63,80,100,125,150,180,200,224,250
Podwójne aktorstwo HCA Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 15 HCA-H HCA-J
Dwukrotne pręty HCC Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 16 HCC-H HCC-J
Dwójne pręty z wyrównaniem HCD Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 17 HCD-H HCD-J



HC2- Tak.A- Tak.70- Tak.    - Tak.SD- Tak.C- Tak.100- Tak.200ST- Tak.    - Tak.    - Tak.    - Tak.    - Tak.    - Tak.

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)



HC2:Bylindry hydrauliczne z prętami
1) Typ

A: podwójny występ

C:podwójne pręty
D:podwójne pręty z ustawieniem biegu

2)Ciśnienie robocze

70:70kgf/cm2

140Źródło:

3)Blank wydajności: (standard) H:z poniżej
J:zdolny do ciepła/erozji (najwyższa temperatura wynosi 200°C)
4)Typ montażu SD/FA/FB/CA/CB/LA/LB/TA/TC
5)Wielkość pręta

C: klasa C: klasa B: klasa B



Uwaga: 1standardowa:przycisk klasy HC-70+C


2.Standardowa:przycisk klasy HC-140+B


3Proszę określić, kiedy pręt klasy HC-70+B lub pręt klasy HC-140+C

6)Przewód (mm) 32,40,50,63,80,100,125,150,180,200,224,250
7) Uderzenie mózgu ((mm) Max.stroke=Max. długość uderzenia-min. długość uderzenia
8)Blank poduszki:

bez poduszki



B: Poduszka po obu stronach



R: Poduszka na osłonie pręta



H: Poduszka na nakryciu głowy

9)Złącza Y

Y:Y łącznik

I:I łącznik

10)Równanie ruchu

tylko ustawienie do przodu i ustawiona długość < lub = długość ruchu

11)Pozycja portu


12)Pozycja poduszki
13)Materiał uszczelniający olejem NBR (standardowe użycie),2: PU 3:FPM



Określenie potrzebnego materiału podczas składania zamówienia

(1)N:NBR

(2)V:F≤200°C

Nudzony X
32.40.50 1/3.5xstroke+45
63.80.100 1/4xstroke+55
125.150180.200 1/5xstroke+65
224.250 1/6xstroke + 80



Wytwórnia:

Ciśnienie 300kgf/cm3 Skok cylindra oleju hydraulicznego dwustronnego działania Pchanie do przodu i odciąganie 18
 Wyroby z tworzyw sztucznych:



Absolutnie, cylinder hydrauliczny jest powszechnym typem siłownika.i cylindry hydrauliczne robią to wykorzystując energię ciśnionego płynu hydraulicznego.

Oto jak to działa:

Energia wejściowa: energia wejściowa jest w postaci ciśnienia hydraulicznego nalewającego się na płyn w cylindrze.

Konstrukcja cylindra: Cylinder składa się z beczki cylindrycznej, tłoka i płynu hydraulicznego.

Pojawienie siły: Gdy płyn hydrauliczny jest pod ciśnieniem, wywiera siłę na tłok.

Poruszanie się: podczas ruchu tłoka wytwarza ruch liniowy, który można wykorzystać do różnych celów, takich jak podnoszenie, pchanie, ciągnięcie lub gięcie, w zależności od konstrukcji i zastosowania.

Cylindry hydrauliczne są powszechnie stosowane w różnych gałęziach przemysłu, w zastosowaniach wymagających dużej siły.co czyni je doskonałym wyborem do uruchamiania w sprzęcie budowlanym, maszyny produkcyjne i inne systemy mechaniczne.



Naprawa cylindra hydraulicznegoOto ogólny przewodnik, który pomoże Ci przejść przez ten proces:



Potrzebne narzędzia i materiały:
Gotowe do użytku w przemyśle
Zestaw uszczelniający (specyficzny dla modelu butli)
Rozpuszczalnik do czyszczenia
Środki smarowe
Klucz obrotowy
Młody młotek


Kroki:
Bezpieczeństwo na pierwszym miejscu:

Upewnij się, że układ hydrauliczny jest przycisnięty.
Odłącz linie hydrauliczne i wyjąć cylinder z maszyny.
Wyczyść zewnętrzną część cylindra, aby zapobiec zanieczyszczeniu.
Rozbiórka:

Wyjąć zakrętki lub orzechy gruczołu z końcówki cylindru przy użyciu odpowiednich narzędzi.
Ostrożnie wyjąć zespół pręta tłoka z beczki cylindru.
Wyjąć uszczelki, wycieraczki i łożyska z tłoka i gruczołu.



Inspekcja:

Sprawdź, czy pręt tłokowy jest prosty, wgniecony lub zarysowany.
Sprawdź, czy beczka cylindra nie jest zużyta lub uszkodzona.
Badanie wszelkich uszczelnień i łożysk pod kątem śladów zużycia lub uszkodzenia.


Czyszczenie:

Wszystkie składniki należy dokładnie oczyścić odpowiednim rozpuszczalnikiem.
Upewnij się, że nie pozostało żadnych śmieci, które mogłyby zanieczyszczyć system.
Wymiana pieczęci:

Wszystkie uszczelki, wycieraczki i łożyska należy wymienić na nowe z zestawu uszczelniającego.
Zmazać nowe uszczelki, aby ułatwić montaż.



Zmontowanie:

Zmontuj tłok i gruczoł nowymi uszczelnieniami w prawidłowej orientacji.
Ostrożnie wprowadź zespół pręta tłoka z powrotem do beczki cylindru.
Przymocować czapki końcowe lub orzechy gruczołowe do specyfikacji momentu obrotowego producenta.
Badanie:

Podłącz ponownie przewody hydrauliczne i wyciągnij powietrze z systemu.
Zbadać cylindr pod niskim ciśnieniem w celu sprawdzenia czy nie występują wycieki.
Stopniowo zwiększać ciśnienie i zapewnić płynne i prawidłowe działanie cylindra.


Wskazówki:
Dokumentacja: w instrukcji obsługi producenta znajdują się szczegółowe instrukcje dotyczące modelu cylindra hydraulicznego.
Zestawy uszczelniające: Zawsze używaj zestawu uszczelniającego specyficznego dla modelu cylindru, aby zapewnić odpowiednie dopasowanie i funkcjonowanie.
Środowisko: Aby uniknąć zanieczyszczenia, należy wykonywać naprawy w czystym środowisku.
Dokładność: zwracaj uwagę na szczegóły, zwłaszcza podczas obsługi uszczelnień i ponownego łączenia elementów.
Jeśli pojawi się poważna uszkodzenie lub po naprawie cylinder nie działa prawidłowo, najlepiej skonsultować się z specjalistą lub zastanowić się nad jego wymianą.



Częste pytania
P1: Czy jesteś producentem lub przedsiębiorstwem handlowym?
Mamy własną fabrykę, więc możemy zapewnić najlepszą cenę, a także pierwszą usługę.

Q2: Czy akceptujesz dostosowanie lub produkty niestandardowe?
Tak, możemy dostosować produkty do wymagań klientów.

Q3: Jaki jest Twój MOQ?
MOQ zależy od potrzeb naszych klientów.

Q4: Jak długo jest czas dostawy?
Zwykle czas dostawy wynosi 7 dni, jeśli mamy zapasy. Jeśli nie mamy zapasów, potrzeba 15-30 dni roboczych. I to również zależy od ilości i wymagań produktów.

P5: Jakie są warunki płatności?
T / T. Jeśli masz jakiekolwiek pytania, proszę skontaktować się z nami.
